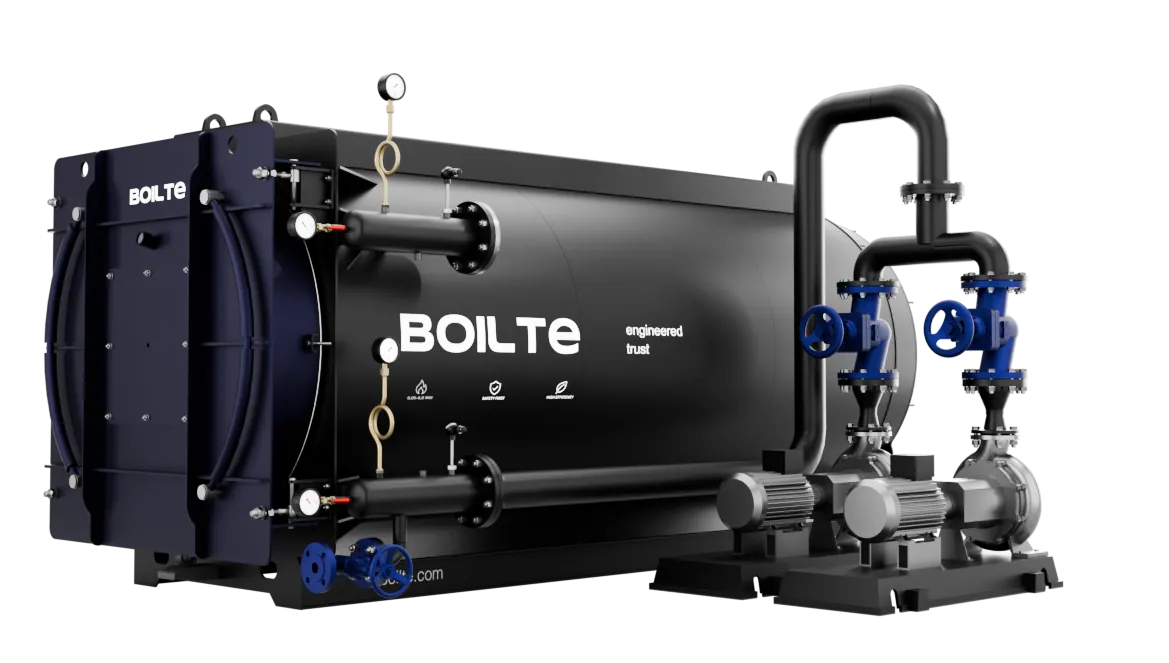

MAGMAПромышленный трёхходовой котёл на диатермическом масле Boilte Magma
Промышленный трёхходовой котёл на диатермическом масле Boilte Magma
Boilte Magma – это промышленный трёхходовой котёл на диатермическом масле (термомасляный), созданный для преодоления температурного барьера водяного пара. Magma обеспечивает нагрев жидкого органического теплоносителя до 300°C при рабочем давлении в системе, не превышающем 10 бар, что в разы безопаснее и экономичнее паровых систем высокого давления (где при 300°C потребовалось бы давление свыше 86 бар).
Со всех сторон
Зажмите левую кнопку мыши и потяните в сторону — модель повернётся. На телефоне проведите пальцем по картинке.
Почему выбирают MAGMA
300°C при давлении <10 бар
Безопаснее и экономичнее паровых систем (где при 300°C нужно свыше 86 бар).
Трёхходовая коаксиальная топка
Двойной змеевик – максимальный теплосъём, снижение выбросов NOx на 25–30%.
Пожизненная гарантия
На змеевиковый теплообменник. Без ограничения по срокам.
Защита диатермического масла
Контроль скорости потока, аварийное охлаждение, гидродинамическое моделирование.
Принудительная циркуляция с ЧРП
Оптимальная скорость потока, исключение локального перегрева и коксования.
Экономия до 25% по сравнению с паром
Отсутствие потерь на продувку и скрытую теплоту парообразования.
Конструкция
и материалы
Трёхходовая коаксиальная топка с двойным змеевиком:
- ›Принудительная циркуляция – мощные насосы с частотными преобразователями поддерживают оптимальную скорость потока масла через змеевик, исключая локальный перегрев и термический крекинг теплоносителя
- ›Герметичный контур – полностью закрытая система с расширительным баком, заполненным инертным газом (азотом), исключает контакт масла с кислородом и его окисление
- ›Защита диатермического масла – точный контроль скорости потока с помощью датчиков и регулируемых насосов не допускает застоя и перегрева. Многоточечный замер температуры на входе, выходе и в критичных точках змеевика в реальном времени передаёт данные контроллеру. Аварийные контуры охлаждения при отключении электроэнергии или остановке насосов автоматически запускают резервное охлаждение, чтобы отвести остаточное тепло и не допустить коксования масла
- ›Гидродинамическое моделирование каждого контура гарантирует отсутствие застойных зон – главной причины деградации масла.
Сервис и гарантия
На котлы Magma распространяется пожизненная гарантия производителя на змеевиковый теплообменник при условии соблюдения правил монтажа, эксплуатации и режимов работы. Фактический срок службы при правильной эксплуатации превышает 15–20 лет.
Каждый котёл сопровождается полным пакетом технической документации: паспорт, инструкция по монтажу и эксплуатации, протоколы неразрушающего контроля, протоколы гидравлических испытаний, сертификаты соответствия.
Параметры
серийной модели
При нестандартных требованиях возможно индивидуальное исполнение под чертежи заказчика.
*Пожизненная гарантия действует в течение заявленного расчётного срока службы котла и предоставляется на условиях гарантийной политики Boilte.
Мазут, сырая нефть и отработанные масла обслуживаются по отдельным гарантийным условиям для этих видов топлива.
Условия гарантии →Характеристики
и документация
Выберите вкладку, чтобы посмотреть нужный раздел.
| Модель | Мощность, кВт | Давление, бар | T макс., °C | Масса, кг |
|---|---|---|---|---|
| Magma 150 | 150 | 10 | 250 | 900 |
| Magma 250 | 250 | 10 | 250 | 1120 |
| Magma 350 | 350 | 10 | 250 | 1540 |
| Magma 450 | 450 | 10 | 250 | 1670 |
| Magma 550 | 550 | 10 | 250 | 1890 |
| Magma 700 | 700 | 10 | 250 | 2280 |
| Magma 800 | 800 | 10 | 250 | 2500 |
| Magma 1000 | 1 000 | 10 | 250 | 3000 |
| Magma 1250 | 1 250 | 10 | 250 | 3800 |
| Magma 1500 | 1 500 | 10 | 250 | 4400 |
| Magma 2000 | 2 000 | 10 | 250 | 5200 |
| Magma 2500 | 2 500 | 10 | 250 | 6500 |
| Magma 3000 | 3 000 | 10 | 250 | 7100 |
| Magma 3500 | 3 500 | 10 | 250 | 8000 |
| Magma 4000 | 4 000 | 10 | 250 | 9120 |
| Magma 5000 | 5 000 | 10 | 250 | 12660 |
| Magma 6000 | 6 000 | 10 | 250 | 14650 |
| Magma 7000 | 7 000 | 10 | 250 | 16690 |
| Magma 8000 | 8 000 | 10 | 250 | 18300 |
| Magma 9000 | 9 000 | 10 | 250 | 19800 |
| Magma 10000 | 10 000 | 10 | 250 | 20300 |
Инженерная документация
Файлы, которые ещё готовятся, можно запросить: заявка уходит инженерам с указанием серии и нужного документа.
Где работает MAGMA
- 01Деревообработка
- 02Химия
Частые вопросы
Почему термомасляный котёл безопаснее парового при 300°C?
Паровой котёл при 300°C создаёт давление свыше 86 бар – это уровень повышенной опасности, требующий лицензий, специальной аттестации персонала, дорогих страховок и регулярных инспекций. Термомасляный котёл Magma при тех же температурах работает при давлении менее 10 бар.
Какова экономическая эффективность по сравнению с паром?
Потери тепла в тракте у паровой системы составляют 15–20% за счёт скрытой теплоты парообразования и продувок. У термомасляной системы – всего 3–5%. Энергоэффективность выше на 15–25%.
Какая гарантия предоставляется?
Пожизненная гарантия на змеевиковый теплообменник при соблюдении правил монтажа, эксплуатации и режимов работы.
Как защищено диатермическое масло от деградации?
Точный контроль скорости потока с помощью датчиков и регулируемых насосов не допускает застоя и перегрева. Многоточечный замер температуры в реальном времени передаёт данные контроллеру. Аварийные контуры охлаждения при отключении электроэнергии или остановке насосов автоматически запускают резервное охлаждение.
Как заказать расчёт и узнать цену?
Оставьте заявку в форме ниже. В течение 1–2 рабочих дней инженер свяжется с вами, уточнит параметры и подготовит коммерческое предложение.
