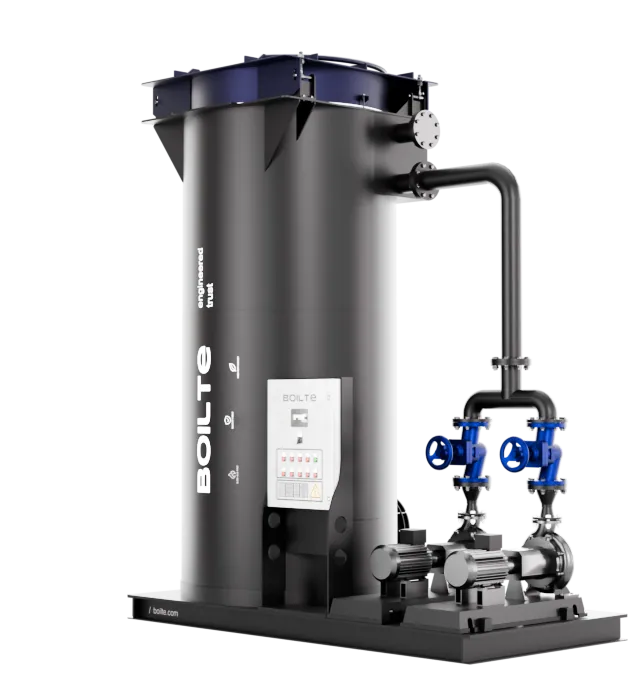

CRUXВертикальный маслогрейный котёл (нагреватель термомасла) Boilte Crux
Boilte Crux – высокотемпературный вертикальный маслогрейный котёл (нагреватель термомасла)
Boilte Crux – это вертикальный маслогрейный котёл (нагреватель термомасла), специализированная установка для безопасного и эффективного нагрева жидкого органического теплоносителя до температур до 300°C при рабочем давлении в системе, не превышающем 10 бар. Crux – это радикальное решение проблемы дефицита пространства: вертикальная компоновка позволяет экономить до 40% производственной площади по сравнению с горизонтальными аналогами.
Со всех сторон
Зажмите левую кнопку мыши и потяните в сторону — модель повернётся. На телефоне проведите пальцем по картинке.
Почему выбирают CRUX
Вертикальная компоновка – экономия места до 40%
Установка в стеснённых условиях без расширения котельной.
300°C при давлении <10 бар
Безопаснее и экономичнее паровых систем.
Пожизненная гарантия
На змеевиковый теплообменник. Без ограничения по срокам.
Защита диатермического масла
Контроль скорости потока, аварийное охлаждение, гидродинамическое моделирование.
Трёхходовая система газов
Максимальный теплосъём, КПД до 90%.
Естественная конвекция
При остановке насосов масло стремится вверх – дополнительный запас безопасности.
Конструкция
и материалы
Вертикальная змеевиковая топочная камера:
- ›Вертикальная ориентация змеевика – оптимальное использование высоты помещения, минимальная занимаемая площадь
- ›Змеевиковый теплообменник из бесшовных труб – изготовлен из специальной жаростойкой стали, рассчитанной на длительную работу при высоких рабочих температурах и циклических нагрузках
- ›Принудительная циркуляция – мощные насосы обеспечивают заданную скорость потока масла через змеевик, исключая локальный перегрев и термический крекинг масла – главную причину его старения
- ›Трёхходовая система дымовых газов – газы последовательно проходят через три хода, максимально отдавая тепло, что обеспечивает КПД до 90% даже при высоких температурах
- ›Герметичный контур – полностью закрытая система нагрева и циркуляции масла исключает его контакт с кислородом воздуха, предотвращая окисление.
Сервис и гарантия
На котлы Crux распространяется пожизненная гарантия производителя на змеевиковый теплообменник при условии соблюдения правил монтажа, эксплуатации и режимов работы. Фактический срок службы при правильной эксплуатации превышает 15–20 лет.
Каждый котёл сопровождается полным пакетом технической документации: паспорт, инструкция по монтажу и эксплуатации, протоколы неразрушающего контроля, протоколы гидравлических испытаний, сертификаты соответствия.
Параметры
серийной модели
При нестандартных требованиях возможно индивидуальное исполнение под чертежи заказчика.
*Пожизненная гарантия действует в течение заявленного расчётного срока службы котла и предоставляется на условиях гарантийной политики Boilte.
Мазут, сырая нефть и отработанные масла обслуживаются по отдельным гарантийным условиям для этих видов топлива.
Условия гарантии →Характеристики
и документация
Выберите вкладку, чтобы посмотреть нужный раздел.
| Модель | Мощность, кВт | Давление, бар | T макс., °C | Масса, кг |
|---|---|---|---|---|
| Crux 150 | 150 | 10 | 250 | 900 |
| Crux 250 | 250 | 10 | 250 | 1120 |
| Crux 350 | 350 | 10 | 250 | 1540 |
| Crux 450 | 450 | 10 | 250 | 1670 |
| Crux 550 | 550 | 10 | 250 | 1890 |
| Crux 700 | 700 | 10 | 250 | 2280 |
| Crux 800 | 800 | 10 | 250 | 2500 |
| Crux 1000 | 1 000 | 10 | 250 | 3000 |
| Crux 1250 | 1 250 | 10 | 250 | 3800 |
| Crux 1500 | 1 500 | 10 | 250 | 4400 |
| Crux 2000 | 2 000 | 10 | 250 | 5200 |
| Crux 2500 | 2 500 | 10 | 250 | 6500 |
| Crux 3000 | 3 000 | 10 | 250 | 7100 |
| Crux 3500 | 3 500 | 10 | 250 | 8000 |
| Crux 4000 | 4 000 | 10 | 250 | 9120 |
| Crux 5000 | 5 000 | 10 | 250 | 12660 |
| Crux 6000 | 6 000 | 10 | 250 | 14650 |
| Crux 7000 | 7 000 | 10 | 250 | 16690 |
| Crux 8000 | 8 000 | 10 | 250 | 18300 |
| Crux 9000 | 9 000 | 10 | 250 | 19800 |
| Crux 10000 | 10 000 | 10 | 250 | 20300 |
Инженерная документация
Файлы, которые ещё готовятся, можно запросить: заявка уходит инженерам с указанием серии и нужного документа.
Где работает CRUX
- 01Битумные установки
- 02Тяжёлая химия
Частые вопросы
В чём главное преимущество вертикальной компоновки Crux?
Вертикальная компоновка экономит до 40% производственной площади по сравнению с горизонтальными аналогами. Это позволяет устанавливать котёл в стеснённых условиях, в существующих котельных без расширения проёмов и реконструкции здания. Кроме того, вертикальная конструкция использует естественную конвекцию: при остановке насосов горячее масло стремится вверх, обеспечивая дополнительный запас безопасности.
Какова экономическая эффективность по сравнению с паром?
Потери тепла в тракте у паровой системы составляют 15–20% за счёт скрытой теплоты парообразования и продувок. У термомасляной системы Crux – всего 3–5%. Энергоэффективность выше на 15–25%.
Какая гарантия предоставляется?
Пожизненная гарантия на змеевиковый теплообменник при соблюдении правил монтажа, эксплуатации и режимов работы.
Как защищено диатермическое масло от деградации?
Точный контроль скорости потока с помощью датчиков и регулируемых насосов не допускает застоя и перегрева. Многоточечный замер температуры в реальном времени передаёт данные контроллеру. Аварийные контуры охлаждения при отключении электроэнергии или остановке насосов автоматически запускают резервное охлаждение.
Как заказать расчёт и узнать цену?
Оставьте заявку в форме ниже. В течение 1–2 рабочих дней инженер свяжется с вами, уточнит параметры и подготовит коммерческое предложение.
