Сталь —главный компонент

Почему толщина стенки на 30% выше отраслевого минимума

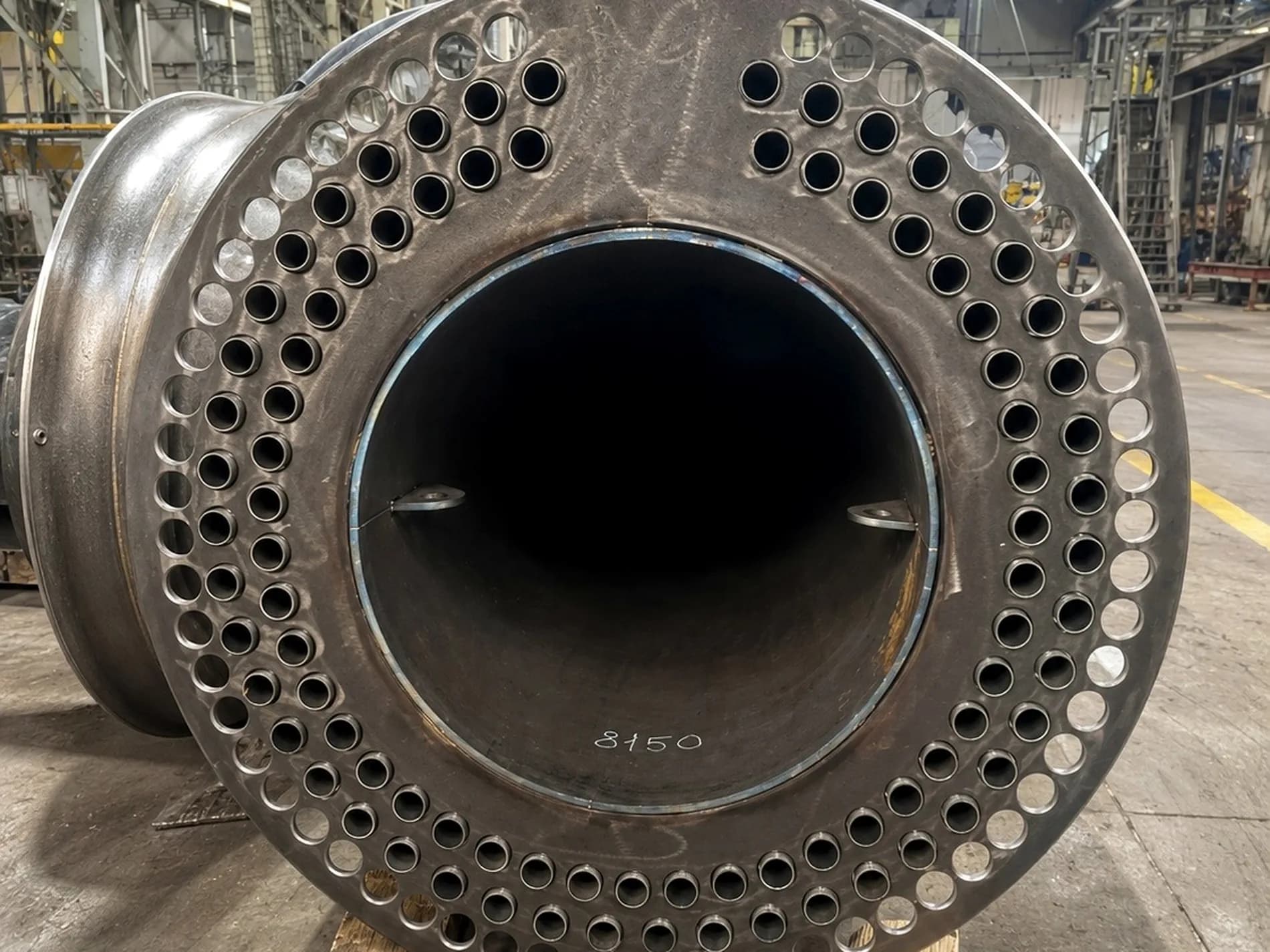

Основной материал корпусов, топок и трубных решёток — котловая сталь 09Г2С и 16ГС по ГОСТ 5520. Эти марки предназначены для сосудов под давлением: сохраняют пластичность на холоде, переносят циклические нагрузки от пусков и остановов, не склонны к охрупчиванию в зоне термического влияния шва.

Расчётная толщина стенки по нормам — минимум, при котором конструкция проходит по прочности в новом состоянии. Эксплуатация добавляет то, что норма учитывает лишь частично: кислород в подпитке, отложения на поверхностях нагрева, ежедневные термические циклы. Мы закладываем 30% сверх отраслевого минимума и расходуем этот запас не на прочность, а на срок службы.

Коррозионный резерв

Утонение стенки не выводит котёл за пределы расчётной прочности через несколько лет работы.

Устойчивость к циклам

Толстая стенка мягче реагирует на перепады температур при частых пусках.

Меньше деформаций

Жёсткий корпус меньше «дышит» при разогреве, футеровка дольше держит геометрию.

Ремонтопригодность

Есть металл, в который можно вварить заплату или штуцер без потери сечения.

Где в котле нужна жаропрочная сталь и что такое расчёт на ползучесть

Не вся конструкция работает в одинаковых условиях. Детали топочного пространства, экраны и опоры вблизи пламени нагреваются значительно сильнее стенки, охлаждаемой водой. Обычная котловая сталь здесь при длительном нагреве теряет прочность и медленно деформируется под собственной нагрузкой.

В таких узлах мы применяем жаропрочные марки 12Х1МФ и 15Х5М: легирование хромом, молибденом и ванадием сохраняет структуру стали при рабочих температурах десятки тысяч часов. Поэтому мы считаем эти элементы не только на прочность, но и на ползучесть — накопление деформации при постоянной нагрузке. Расчёт показывает, сохранит ли деталь геометрию к концу назначенного ресурса или станет расходником.

Теплоизоляция: как λ ≤ 0,04 Вт/(м·К) превращается в счёт за газ

Потери через обшивку не видны на паспортной табличке, но видны в годовом расходе топлива: каждый градус на наружной поверхности — тепло, ушедшее в котельную, а не в теплоноситель. Изоляционная система рассчитана на λ ≤ 0,04 Вт/(м·К) и собирается послойно.

Базальтовая вата

Плиты высокой плотности, а не рулон: рыхлая вата оседает, и вверху корпуса появляется незаизолированный поясок.

Отражающие экраны

Возвращают лучистую составляющую потока к стенке — без них тепло проходит изоляцию излучением.

Обшивка из оцинковки

Оцинкованная сталь с защитным покрытием держит форму и не ржавеет от конденсата.

Отдельное внимание — стыкам и проходам штуцеров: там возникают мостики холода. Обшивку мы проектируем съёмной, потому что изоляция, которую нельзя разобрать без повреждений, после первого ремонта перестаёт работать.

Футеровка топки: огнеупорный бетон и шамот

Топка — самая нагруженная часть котла: материал работает при температурах, недостижимых для стали, и получает термический удар при каждом пуске. Для футеровки топочных камер мы применяем жаростойкий огнеупорный бетон со стойкостью до 1600 °C — он позволяет формировать сложную геометрию без сборки из отдельных элементов, а значит без лишних швов.

В требовательных зонах мы дополняем бетон шамотным кирпичом: локальный ремонт кладки дешевле перезаливки камеры. Режим первого разогрева с контролируемым темпом подъёма температуры мы передаём вместе с котлом — нарушение этого этапа при монтаже остаётся частой причиной раннего растрескивания.

Комплектующие: короткий список поставщиков вместо самого дешёвого предложения

Корпус котла мы делаем сами, а горелка, насосы и автоматика приходят от производителей, специализирующихся на этих узлах. Список брендов мы сознательно ограничили: чем он короче, тем глубже инженеры знают оборудование и тем предсказуемее снабжение запчастями через годы.

Горелки

Weishaupt, Riello, Oilon — под газ, жидкое топливо и комбинированные схемы. Модель подбирается по режиму работы объекта, а не по номинальной мощности.

Насосы

Grundfos и Wilo в контурах циркуляции и подпитки. Подбор по фактической характеристике сети, чтобы насос работал в рабочей точке.

Автоматика

Siemens и Schneider, а также отечественные альтернативы — они дают независимость по срокам поставки и стоимости обслуживания.

Ключевые позиции идут с авторизованным сервисом: при отказе вы обращаетесь не к перепродавцу, а к организации с доступом к оригинальным запчастям. Требуется импортозамещение или конкретный бренд под уже установленный парк — формируем спецификацию под это условие при согласовании.

Что проверяет ОТК до того, как лист попадёт на раскрой

Каждая партия материала проходит входной контроль ОТК. Ошибка в металле, пропущенная на складе, стоит несопоставимо дешевле той же ошибки на гидравлических испытаниях готового котла или у вас на объекте. Лаборатория оснащена искровым спектрометром и твердомером, поэтому материал мы проверяем в день поступления.

• Сверка сертификата качества с фактической маркировкой партии.
• Спектральный анализ состава — подтверждение марки стали по факту, а не по клейму.
• Измерение твёрдости для оценки состояния поставки.
• Контроль геометрии: толщина листа, отклонения по плоскости, состояние кромок.
• Осмотр поверхности на расслоения, коррозию и повреждения при транспортировке.

Партия, не прошедшая контроль, возвращается поставщику. Результаты привязываются к заказу — при приёмке эти документы доступны вашим специалистам.

Склад на 90 дней производства — это про ваш срок поставки

Самая частая причина срыва сроков в котлостроении — не медленное производство, а отсутствие материала: завод ждёт лист нужной толщины или горелку, а заказчик получает письмо о переносе даты. Мы держим на складе запас примерно на 90 дней программы.

Лист

1200 тонн котловой стали ходовых толщин.

Трубы

8500 метров для поверхностей нагрева и обвязки.

Изоляция

320 м³ базальтовых плит.

Огнеупор

180 тонн для футеровки топок.

Метизы

65 тонн крепежа, из-за которого обычно и встаёт сборка.

Горелки

120 штук — позиция с самым долгим сроком поставки.

Запас работает на вас дважды. Срок: производство стартует с раскроя в первые дни после согласования чертежей. Цена: закупка крупными партиями заранее защищает согласованную с вами стоимость от колебаний рынка металла. Если нужного материала в постоянном запасе нет, мы называем срок с учётом закупки сразу, в коммерческом предложении, а не переносим дату позже.
