Видим то,что скрытопод сталью

Почему у нас нет выборочного контроля ответственных соединений

Выборочный контроль — это статистика: проверяется часть швов, и по ней делается вывод обо всех остальных. Для изделия, работающего под давлением, это означает, что вероятность необнаруженного дефекта переносится на вас: разрушение произойдёт не в лаборатории, а в вашей котельной. Мы приняли другое правило: каждое ответственное соединение проверяется минимум двумя независимыми методами, выборочного контроля нет.

Два метода вместо одного — это не удвоение бумаг, а перекрытие слепых зон. Ультразвук видит несплошности внутри металла, но плохо различает мелкие поверхностные трещины. Капиллярный контроль показывает как раз поверхностные дефекты, но ничего не говорит о глубине шва. Радиография чувствительна к ориентации дефекта: тонкая трещина вдоль луча может остаться незамеченной.

Что мы проверяем в стали до того, как она попадёт в производство

Ни один метод контроля готового шва не исправит ситуацию, если металл изначально не тот. Поэтому у нас работает лаборатория входного контроля с искровым спектрометром и твердомером: состав металла подтверждается инструментально, а не только записью в сертификате поставщика. Пересорт марок визуально не определяется, но проявляется в эксплуатации — снижением прочности при рабочих температурах.

Основной конструкционный материал — низколегированные стали 09Г2С и 16ГС, толщину которых мы принимаем на 30% выше отраслевого минимума. Для узлов с повышенными температурами применяются жаропрочные 12Х1МФ и 15Х5М. Запас по толщине увеличивает допустимую коррозионную убыль за срок службы и делает конструкцию менее чувствительной к тепловым перекосам при переменной нагрузке.

Искровой спектрометр

Подтверждает химический состав каждой партии металла и соответствие заявленной марке.

Твердомер

Проверяет механические свойства и выявляет металл с нарушенной термообработкой.

Прослеживаемость

Результаты привязаны к маркировке деталей: позже видно, из какого металла изготовлен конкретный элемент котла.

Пять методов неразрушающего контроля и что видит каждый из них

Неразрушающий контроль позволяет судить о качестве соединения, не повреждая изделие. Методы различаются физикой и применяются к разным задачам: мы подбираем их по типу шва, его расположению и роли в конструкции, а не используем один универсальный способ для всего.

Визуальный контроль

Проходят 100% швов. Осмотр с эталонами и шаблонами переводит оценку в измеряемые категории: подрезы, наплывы, геометрия шва. Документируется в паспорте изделия.

УЗК

Ультразвуковая дефектоскопия ответственных швов выявляет внутренние дефекты: несплошности, непровары, шлаковые включения.

Рентгенография

Радиографический контроль ответственных продольных и поперечных швов под давлением по разделам правил промышленной безопасности. Снимок остаётся в документации как доказательство.

Капиллярный контроль (ПВК)

Цветная и люминесцентная дефектоскопия находит поверхностные трещины и поры, в том числе с малым раскрытием.

Магнитопорошковый (МК)

Для ферромагнитных деталей сложной геометрии, где доступ для других методов ограничен.

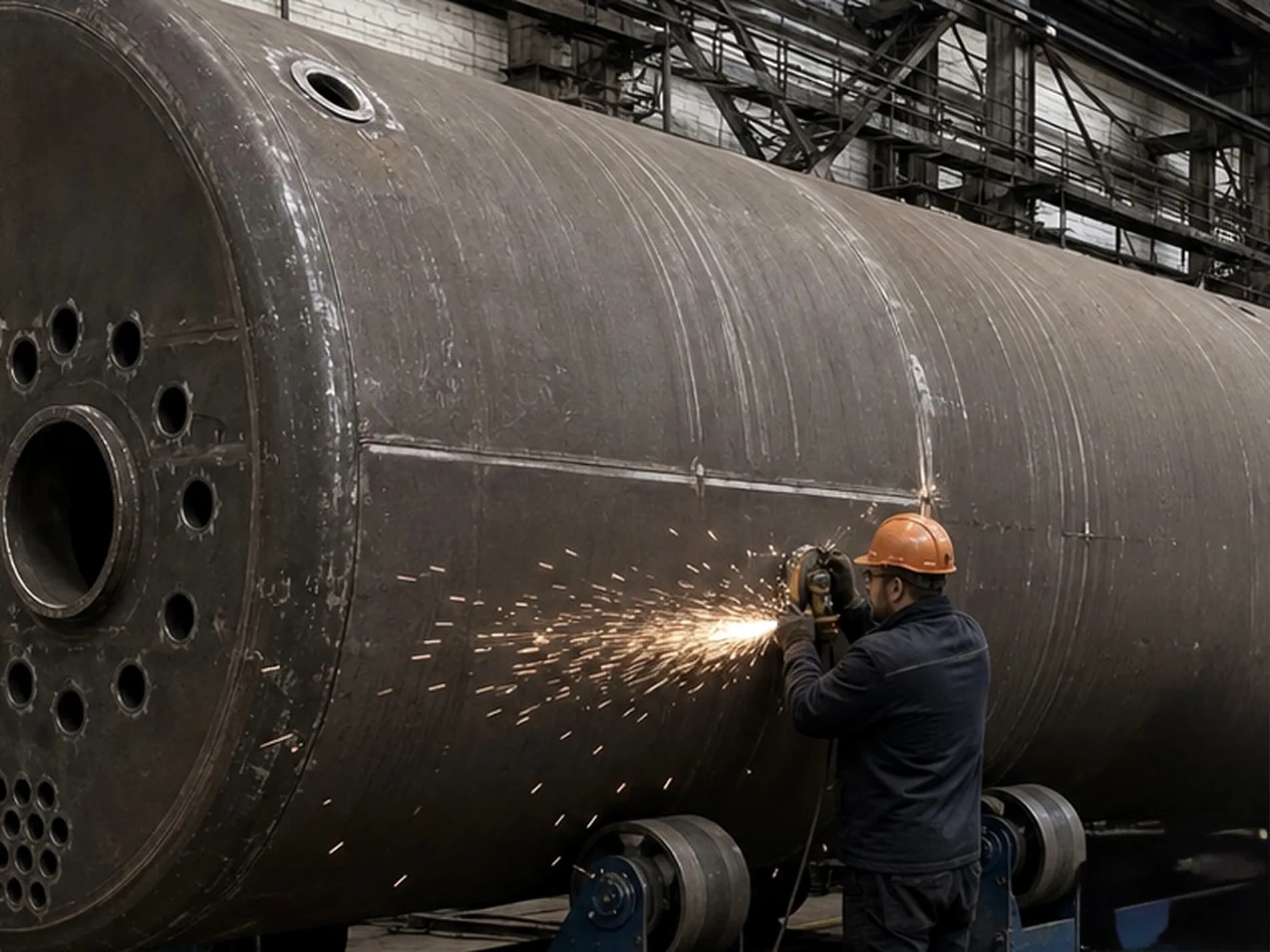

Контроль встроен в производственный поток, а не собран в конце. Продольные швы корпуса проверяются ультразвуком до того, как конструкция закрывается изоляцией и обшивкой. Если проверять только готовое изделие, любое замечание превращается в разборку узла — то есть в срыв срока и в соблазн закрыть глаза на мелкое отклонение.

Почему гидравлика проводится на каждом котле, а не выборочно

Гидравлические испытания — единственная процедура, которая проверяет изделие целиком, во взаимодействии всех соединений. Каждый котёл нагружается давлением 1,5 × рабочего с выдержкой 10 минут. Полуторный коэффициент означает, что конструкция подтверждает работоспособность с запасом: она имеет резерв на пусковые режимы, гидроудары и колебания нагрузки.

Испытание проводится водой сознательно: жидкость практически несжимаема, поэтому при разрушении энергия не высвобождается лавинообразно — процедура безопасна для персонала и пригодна для сплошного применения. Наши стенды рассчитаны на гидравлические испытания до 40 бар и пневматические до 16 бар, поэтому котёл не приходится проверять по частям или на площадке заказчика.

Пневматическое испытание плотности воздухом или инертным газом выполняется как опциональная процедура. Оно решает другую задачу: не прочность, а герметичность, когда вода в контуре нежелательна или нужно подтвердить плотность разъёмных соединений и газового тракта. Если этого требует ваш проект, мы включаем испытание в программу заранее.

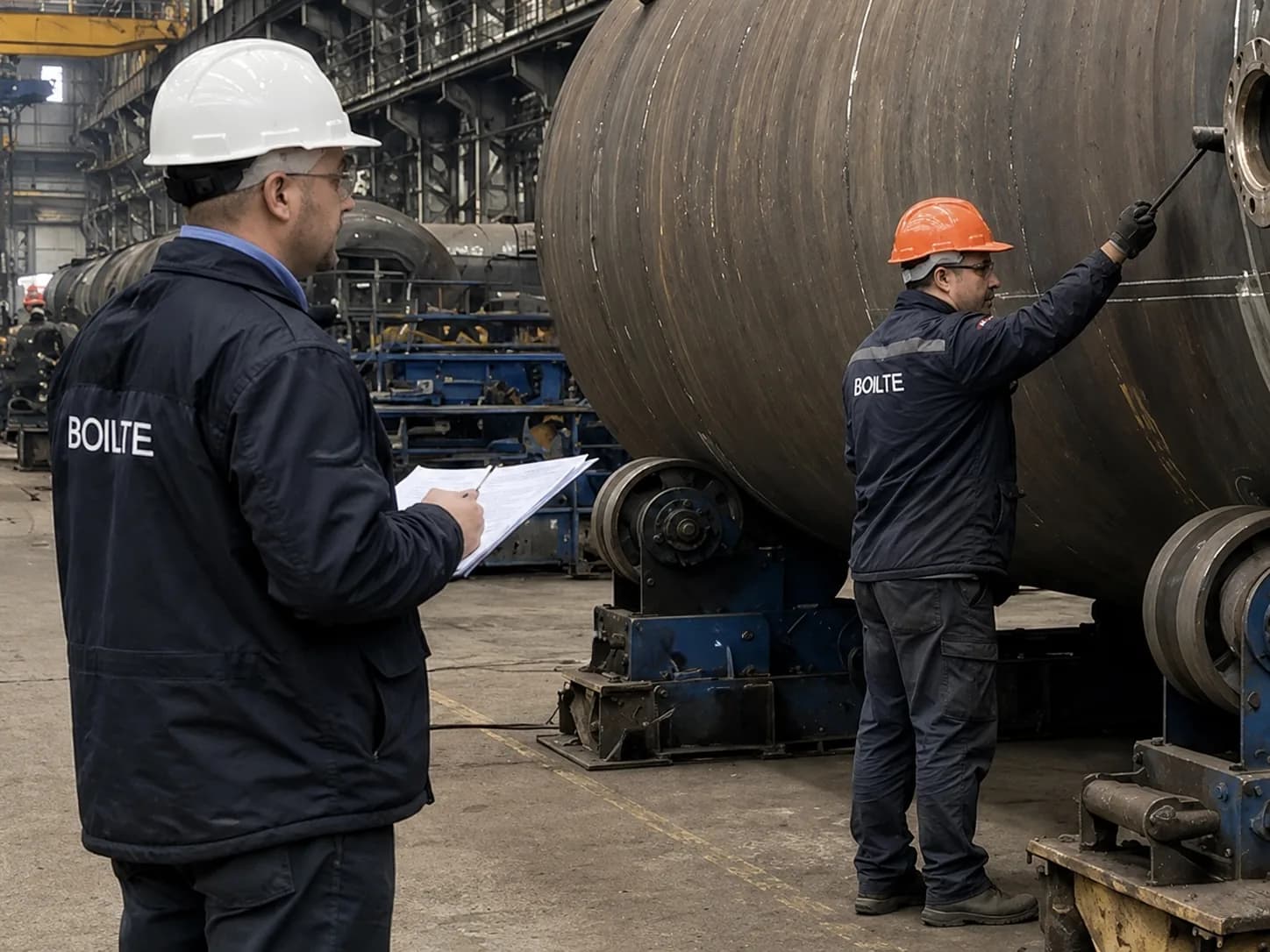

Как вы можете участвовать в приёмке и что стоит проверить лично

Приёмка — ваша возможность увидеть результат до того, как изделие покинет завод. Вы можете присутствовать лично или направить независимого инспектора: мы согласуем дату испытаний и обеспечим доступ к процедурам и записям. Присутствие представителя заказчика на гидравлике снимает большинство последующих вопросов — вы видите манометр, отсчёт выдержки и состояние соединений своими глазами.

Если поездка на завод не входит в планы, содержательный контроль возможен и по документам. Сверьте сертификаты и результаты входного контроля металла с маркировкой в чертежах, проверьте перечень ответственных швов и наличие по каждому протоколов двух независимых методов, сопоставьте параметры гидравлики с рабочим давлением вашей системы.

Какие документы остаются у вас после контроля

Результаты контроля имеют смысл только тогда, когда они зафиксированы и переданы вам. Всё измеренное попадает в паспорт изделия и исполнительную документацию: данные о материалах и сертификации, результаты визуального осмотра, протоколы ультразвукового, радиографического, капиллярного и магнитопорошкового контроля, протоколы гидравлических и пневматических испытаний, сведения о покрытии, документы приёмки.

Этот комплект работает на вас после поставки: при постановке оборудования на учёт и проверках надзорных органов, при планировании обслуживания, при разборе нештатных ситуаций и гарантийных обращениях. Исходные протоколы позволяют через годы сравнить состояние металла и швов с зафиксированным при изготовлении — то есть отличить естественный износ от дефекта.

Программу контроля по вашему заказу мы готовы показать заранее: какие швы отнесены к ответственным, какими методами они будут проверены, на каком давлении пройдёт гидравлика и какие протоколы войдут в комплект документов. Это позволяет согласовать требования вашей службы технадзора до начала производства.
