Срок изготовления промышленного котла редко бывает одной цифрой: он складывается из семи этапов, у каждого из которых своя технология и свои контрольные точки. Ниже мы разбираем этот путь так, как он выглядит изнутри производства в Ростове-на-Дону: площадка 22 000 м², 180 единиц оборудования, 420 человек, до 1000 котлов в год. Вы увидите, что происходит с вашим заказом на каждой стадии, как он передаётся между цехами и какие документы накапливаются к моменту отгрузки.
Почему срок складывается из семи этапов, а не из одной даты
Часть работ идёт параллельно, часть — только последовательно: нельзя резать сталь до утверждения документации и нельзя закрывать корпус обшивкой до того, как швы прошли контроль. Разбивка на этапы нужна для вашего планирования: вы видите, когда правку ещё можно внести без потери времени, а когда она означает переделку деталей.
- Инжиниринг
- Проектирование и подготовка материалов — 5–14 и 3–5 дней. Здесь определяется геометрия, марки стали, карты раскроя.
- Металлообработка и сварка
- Корпус и теплообменник — 10–20 дней. Самый длинный этап: формируется оболочка, работающая под давлением.
- Сборка
- 5–10 дней на топку, конвективную часть, двери, изоляцию, обшивку, лестницы и площадки.
- Испытания
- 2–4 дня на гидравлику, радиографию ответственных швов и проверку плотности.
- Финиш и отгрузка
- Окраска и упаковка — 3–5 дней, далее отгрузка и монтаж по согласованной логистике.
Что происходит до первого реза стали
Две первые стадии не видны на фотографиях цеха, но именно они определяют, будет ли котёл соответствовать вашим режимам работы. Ошибку в расчёте не компенсировать качеством сварки, а ошибку в марке стали — точностью сборки.
Проектирование и инжиниринг: 5–14 дней
Работа начинается с теплотехнического и прочностного расчёта под ваши параметры: мощность, давление, температуру, топливо, режим нагрузки. Затем конструкторы собирают 3D-модель в Inventor и выпускают документацию с маркировкой каждой детали. По маркировке отслеживается, из какого листа деталь изготовлена.
- FEA-анализ
- Расчёт напряжённо-деформированного состояния показывает зоны концентрации напряжений до изготовления.
- Расчёт давления
- Толщины стенок подтверждаются расчётом на рабочее и испытательное давление, а не подбираются по аналогии.
- Согласование с заказчиком
- Компоновку, положение патрубков и сторону обслуживания вы утверждаете до запуска в производство.
Подготовка материалов: 3–5 дней

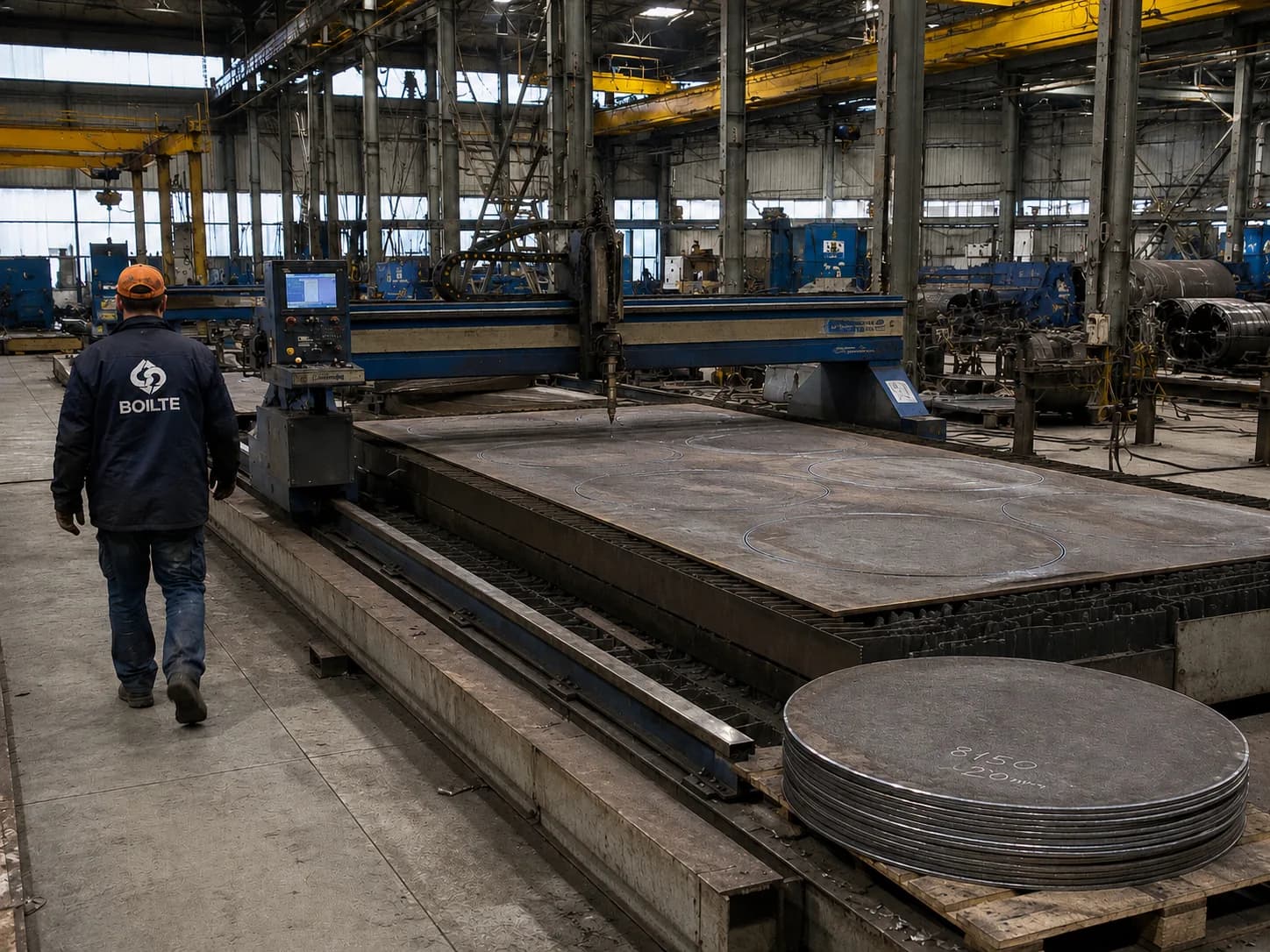

Котловая сталь проходит входной контроль до постановки в производство: мы проверяем сертификацию по ГОСТ 5520 и подтверждаем фактический состав металла приборно. Раскрой выполняется на ЧПУ-плазме и лазере с допуском ±0,5 мм. Точность экономит время дальше: детали сходятся без подгонки, а зазоры остаются в пределах расчётных режимов сварки.
- Сертификат материала
- Партия принимается с прослеживаемостью до плавки; данные переносятся в документацию котла.
- Спектральный анализ
- Исключает пересорт марок стали, который визуально не определяется.
- Контроль раскроя
- Размеры и кромки деталей сверяются с картами раскроя до передачи в сварочный цех.
Как из плоского листа получается корпус, который держит давление

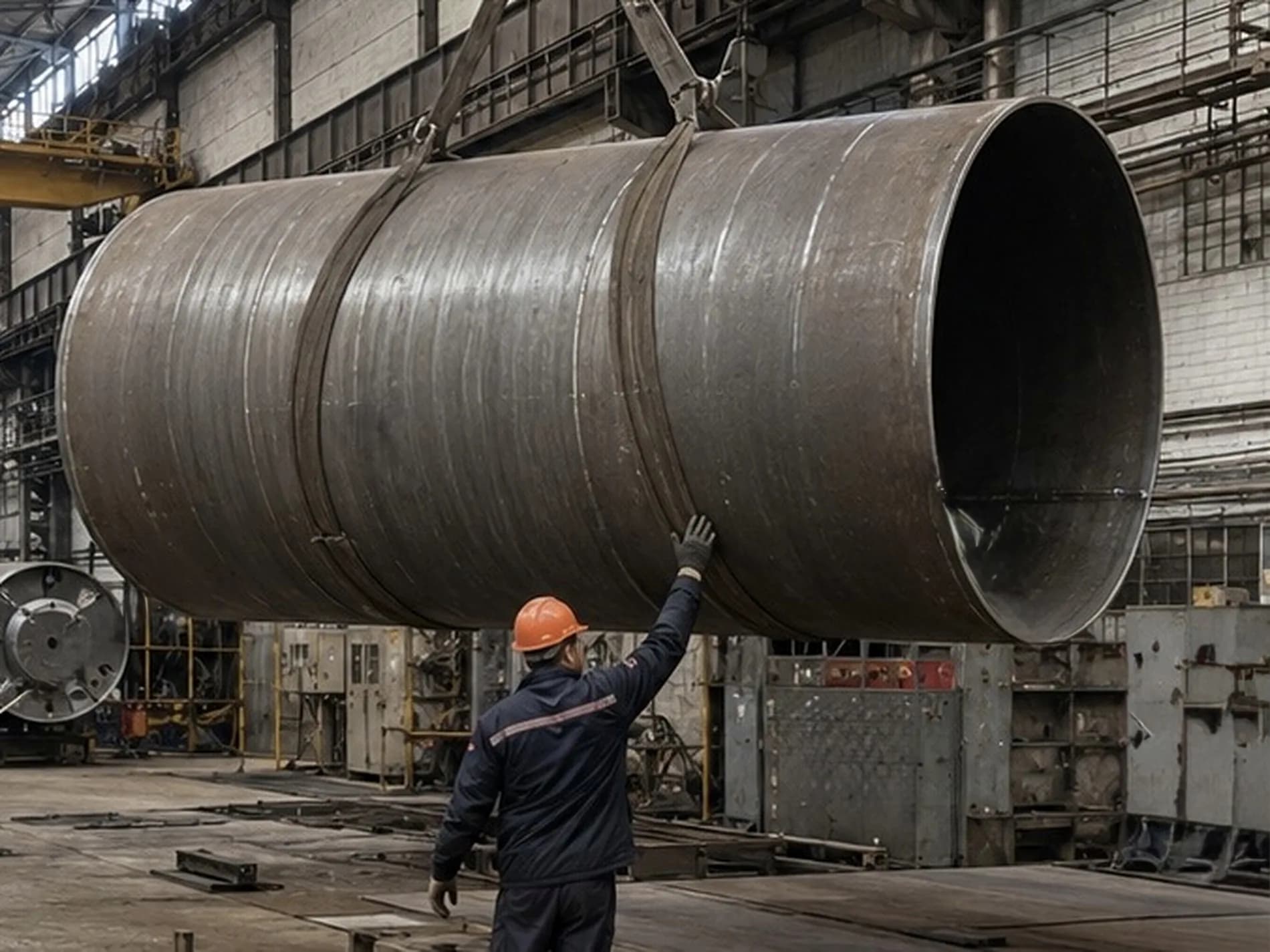

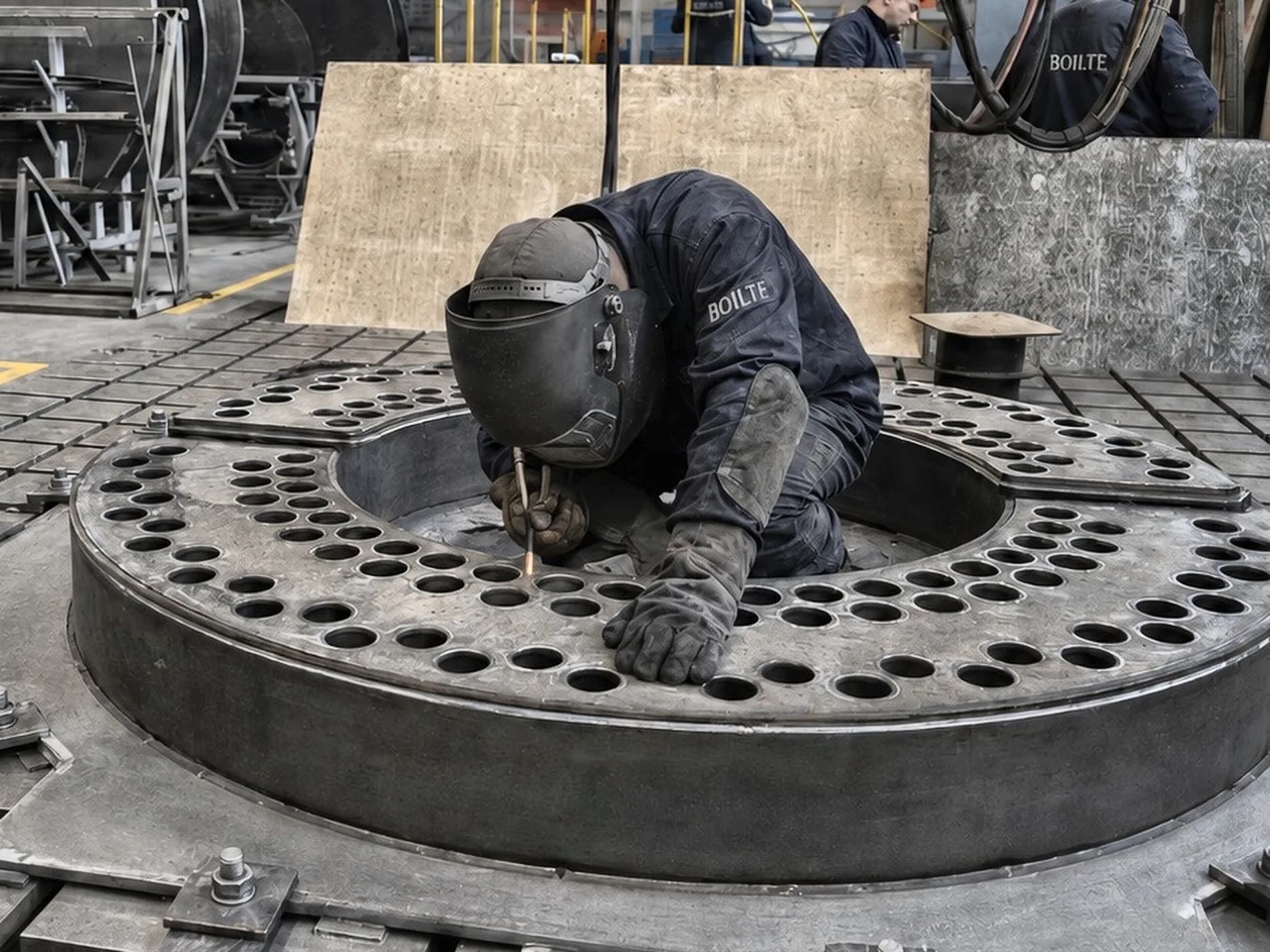

Изготовление корпуса и теплообменника занимает 10–20 дней: вальцовка, гибка, сварка. Продольные швы выполняются автоматической сваркой под флюсом — автомат держит стабильные ток, скорость и подачу проволоки на всей длине шва, поэтому качество не зависит от усталости сварщика. Для протяжённых швов это принципиально: они воспринимают основную нагрузку от давления.

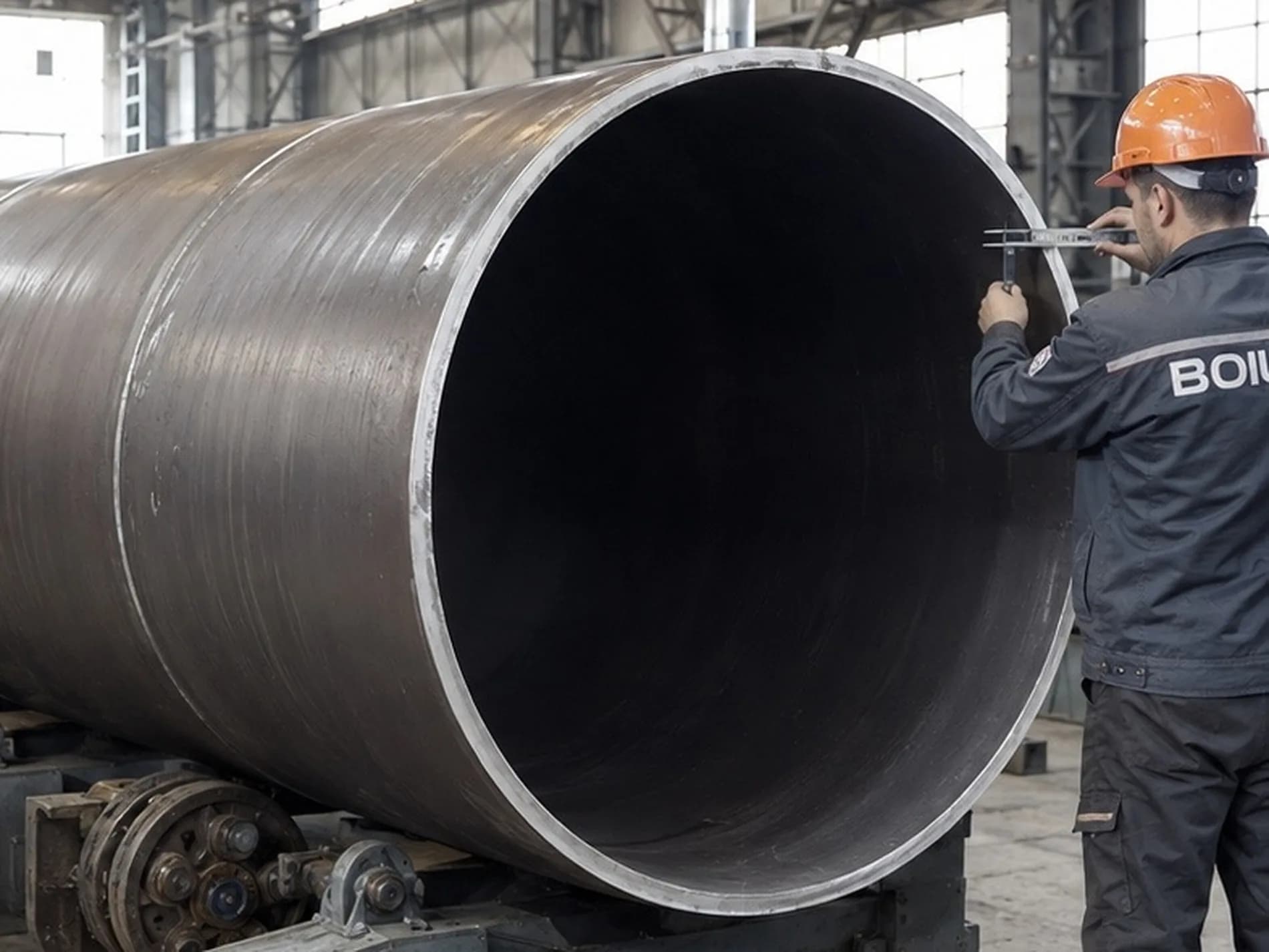

Геометрию мы контролируем, пока конструкция доступна для измерения. Отклонение обечайки, которое сейчас исправляется правкой, после установки внутренних элементов потребовало бы разборки узла. Поэтому корпус не уходит на сборку, пока не закрыты три позиции.
- Геометрия после сборки
- Диаметры, овальность, соосность и линейные размеры сверяются с чертежом.
- УЗК продольных швов
- Ультразвук подтверждает отсутствие внутренних дефектов в нагруженных соединениях.
- Визуальный контроль
- Осмотр швов с эталонами и шаблонами; результат фиксируется в документах.
Сборка: чем готовое изделие отличается от корпуса под давлением
На сборку отводится 5–10 дней. Устанавливаются топка, конвективная часть и двери, монтируются теплоизоляция и обшивка, навешиваются лестницы и площадки обслуживания. Этот этап определяет удобство эксплуатации: от расположения площадок и лючков зависит время на чистку поверхностей нагрева. Неплотность в двери означает подсос воздуха и потерю КПД.
Контроль здесь сводится к трём вещам: зазоры в разъёмных соединениях, качество изоляции и соответствие изделия чертежу. Последнее проверяется до окраски — под эмалью расхождение найти сложнее, а на объекте оно превращается в проблему монтажа.
Почему испытания занимают отдельные 2–4 дня в графике
Котёл проходит гидравлические испытания давлением 1,5 × рабочего, ответственные швы просвечиваются рентгеном, плотность подтверждается пневматическим испытанием. Мы не совмещаем эти работы со сборкой: испытание — единственный момент, когда изделие можно нагрузить целиком на стендах завода, а не в вашей котельной.
Если контроль выявляет отклонение, дефектный участок шва удаляется и переваривается, после чего проверка повторяется в полном объёме. Возврат на предыдущий участок может сдвинуть отгрузку — это правильнее, чем отправить изделие с неподтверждённым швом.
Окраска, упаковка и отгрузка: как котёл доезжает в проектном состоянии
Окраска и упаковка: 3–5 дней
Перед покраской поверхность проходит дробеструйную обработку до степени Sa 2½. Адгезия определяется подготовкой основания: краска, нанесённая на прокатную окалину, отслаивается в первые сезоны. Далее наносятся грунт и эмаль под условия эксплуатации — жаростойкие для горячих зон, кислотостойкие для агрессивных сред.
- Шероховатость
- Профиль поверхности проверяется до нанесения грунта.
- Толщина покрытия
- Замеряется по слоям: недобор снижает ресурс, перебор ведёт к растрескиванию.
- Адгезия
- Подтверждает, что покрытие отработает срок, а не сойдёт при первых термоциклах.
Отгрузка и монтаж: по согласованной логистике
Способ доставки выбирается под габариты изделия и маршрут: автотранспортом или по железной дороге. Сроки определяются логистикой и готовностью объекта, поэтому мы считаем их по вашему адресу. Шеф-монтаж и пусконаладку ведут инженеры завода — те же люди, которые отвечают за конструкцию. На объекте оформляются приёмка, контроль монтажа и акт ввода в эксплуатацию.
Как заказ передаётся между цехами и что остаётся у вас в документах
Переход между этапами — точка, где чаще всего теряется информация. Каждая передача оформляется: следующий участок принимает не «партию деталей», а комплект с маркировкой по документации и результатами проверок предыдущей стадии. Участок окраски получает изделие только после закрытых испытаний.
Всё, что измерено по маршруту, попадает в паспорт изделия и исполнительную документацию: данные о материалах и сертификации, протоколы контроля и испытаний, сведения о покрытии, исполнительные чертежи, документы приёмки и ввода в эксплуатацию. С этим комплектом вы проходите проверки надзора и обосновываете гарантийные обращения.
