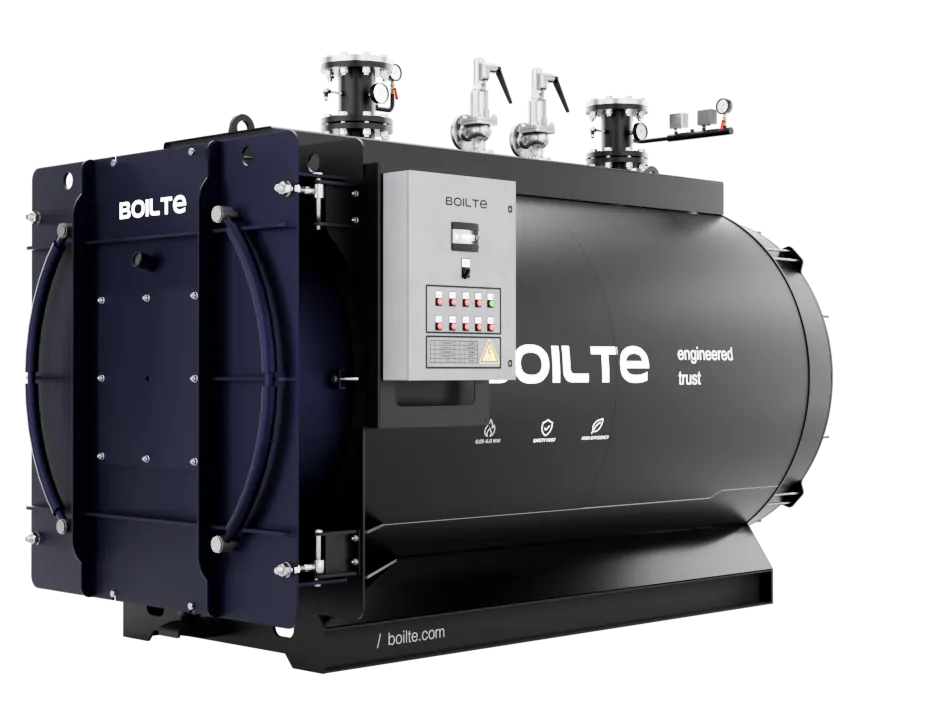

Boilte Trinity – трёхходовой водогрейный котёл большой мощности
Boilte Trinity – это промышленный трёхходовой газотрубный водогрейный котёл, флагманская серия для теплоснабжения крупных производственных комплексов, жилых районов и стратегических объектов. Trinity представляет собой трёхходовую жаротрубную конструкцию, где дымовые газы последовательно проходят три этапа теплообмена, обеспечивая максимальную теплопередачу и КПД до 96%.
Со всех сторон
Зажмите левую кнопку мыши и потяните в сторону — модель повернётся. На телефоне проведите пальцем по картинке.
Почему выбирают TRINITY
Трёхходовая схема
Три последовательных хода газов – максимальная теплопередача, КПД до 96%.
100% контроль швов
Рентгенография и УЗК каждого критического сварного соединения.
Пожизненная гарантия
На теплообменник и несущие элементы. Без ограничения по срокам.
Экологичность
Минимальные выбросы NOx и CO – соответствует строгим нормативам.
Интеллектуальное управление
Погодозависимое регулирование, каскад, удалённый мониторинг.
Мощность до 20 МВт
Флагманская серия для ТЭЦ, районных котельных и крупной промышленности.
Конструкция
и материалы
Трёхходовая газотрубная схема:
- ›Цилиндрические элементы давления (барабан, топка) и грамотное распределение температурных нагрузок обеспечивают сверхнадёжность
- ›Монолитная целостность конструкции – в зоне сварного шва создаётся мелкодисперсная структура, идентичная основному металлу, что исключает слабые места
- ›Нулевой допуск дефектов – каждый критический шов проходит валидацию методами рентгенографии и ультразвуковой дефектоскопии
- ›Металловедческая совместимость – точный подбор сварочных материалов обеспечивает идентичные коэффициенты расширения, исключая локальные перенапряжения при термоциклировании
- ›Ремонтопригодность – широкие ревизионные люки и съёмные панели обеспечивают быстрый доступ для обслуживания.
Топливная гибкость
Работа на природном газе, дизельном топливе, мазуте;
Сервис и гарантия
На котлы Trinity распространяется пожизненная гарантия производителя на теплообменник и основные несущие элементы при условии соблюдения правил монтажа, эксплуатации и водно-химического режима.
Каждый котёл сопровождается полным пакетом технической документации: паспорт, инструкция по монтажу и эксплуатации, протоколы неразрушающего контроля, протоколы гидравлических испытаний, сертификаты соответствия.
Параметры
серийной модели
При нестандартных требованиях возможно индивидуальное исполнение под чертежи заказчика.
*Пожизненная гарантия действует в течение заявленного расчётного срока службы котла и предоставляется на условиях гарантийной политики Boilte.
Мазут, сырая нефть и отработанные масла обслуживаются по отдельным гарантийным условиям для этих видов топлива.
Условия гарантии →Характеристики
и документация
Выберите вкладку, чтобы посмотреть нужный раздел.
| Модель | Мощность, кВт | Давление, бар | T макс., °C | Масса, кг |
|---|---|---|---|---|
| Trinity 1000 | 1 000 | 6 | 115 | 3040 |
| Trinity 1500 | 1 500 | 6 | 115 | 3360 |
| Trinity 2000 | 2 000 | 6 | 115 | 5320 |
| Trinity 2200 | 2 200 | 6 | 115 | 5560 |
| Trinity 2500 | 2 500 | 6 | 115 | 5840 |
| Trinity 3000 | 3 000 | 6 | 115 | 7000 |
| Trinity 3200 | 3 200 | 6 | 115 | 7330 |
| Trinity 3500 | 3 500 | 6 | 115 | 7670 |
| Trinity 4000 | 4 000 | 6 | 115 | 9760 |
| Trinity 4500 | 4 500 | 6 | 115 | 10110 |
| Trinity 5000 | 5 000 | 6 | 115 | 10840 |
| Trinity 5500 | 5 500 | 6 | 115 | 11240 |
| Trinity 6000 | 6 000 | 6 | 115 | 11760 |
| Trinity 6500 | 6 500 | 6 | 115 | 14760 |
| Trinity 7000 | 7 000 | 6 | 115 | 15380 |
| Trinity 7500 | 7 500 | 6 | 115 | 16000 |
| Trinity 8000 | 8 000 | 6 | 115 | 16720 |
| Trinity 8500 | 8 500 | 6 | 115 | 17870 |
| Trinity 9000 | 9 000 | 6 | 115 | 18340 |
| Trinity 10000 | 10 000 | 6 | 115 | 19210 |
| Trinity 11000 | 11 000 | 6 | 115 | 21320 |
| Trinity 12000 | 12 000 | 6 | 115 | 22280 |
| Trinity 13000 | 13 000 | 6 | 115 | 23290 |
| Trinity 14000 | 14 000 | 6 | 115 | 25470 |
| Trinity 15000 | 15 000 | 6 | 115 | 26680 |
| Trinity 16500 | 16 500 | 6 | 115 | 27950 |
| Trinity 18000 | 18 000 | 6 | 115 | 32200 |
| Trinity 20000 | 20 000 | 6 | 115 | 39200 |
| Trinity 1000 | 1 000 | 10 | 115 | 3370 |
| Trinity 1500 | 1 500 | 10 | 115 | 3825 |
| Trinity 2000 | 2 000 | 10 | 115 | 5960 |
| Trinity 2200 | 2 200 | 10 | 115 | 6230 |
| Trinity 2500 | 2 500 | 10 | 115 | 6540 |
| Trinity 3000 | 3 000 | 10 | 115 | 7850 |
| Trinity 3200 | 3 200 | 10 | 115 | 8200 |
| Trinity 3500 | 3 500 | 10 | 115 | 8560 |
| Trinity 4000 | 4 000 | 10 | 115 | 11000 |
| Trinity 4500 | 4 500 | 10 | 115 | 11350 |
| Trinity 5000 | 5 000 | 10 | 115 | 12150 |
| Trinity 5500 | 5 500 | 10 | 115 | 12600 |
| Trinity 6000 | 6 000 | 10 | 115 | 13200 |
| Trinity 6500 | 6 500 | 10 | 115 | 14750 |
| Trinity 7000 | 7 000 | 10 | 115 | 16750 |
| Trinity 7500 | 7 500 | 10 | 115 | 17890 |
| Trinity 8000 | 8 000 | 10 | 115 | 18740 |
| Trinity 8500 | 8 500 | 10 | 115 | 19130 |
| Trinity 9000 | 9 000 | 10 | 115 | 20850 |
| Trinity 10000 | 10 000 | 10 | 115 | 21825 |
| Trinity 11000 | 11 000 | 10 | 115 | 23880 |
| Trinity 12000 | 12 000 | 10 | 115 | 24960 |
| Trinity 13000 | 13 000 | 10 | 115 | 26080 |
| Trinity 14000 | 14 000 | 10 | 115 | 27700 |
| Trinity 15000 | 15 000 | 10 | 115 | 30330 |
| Trinity 16500 | 16 500 | 10 | 115 | 31750 |
| Trinity 18000 | 18 000 | 10 | 115 | 36700 |
| Trinity 20000 | 20 000 | 10 | 115 | 40050 |
Инженерная документация
Файлы, которые ещё готовятся, можно запросить: заявка уходит инженерам с указанием серии и нужного документа.
Где работает TRINITY
- 01Теплосети
- 02Промзоны
- 03Стратегические объекты
Частые вопросы
В чём преимущество трёхходовой схемы перед двухходовой?
Трёхходовая схема обеспечивает три последовательных этапа теплообмена: излучение в топке и два конвективных хода в дымогарных трубах. Это позволяет снизить температуру уходящих газов до 150–160°C, повышая КПД до 96% по сравнению с 92–94% у двухходовых аналогов.
Каков реальный КПД котла Trinity на мазуте?
На мазуте КПД котла Trinity снижается на 2–3% по сравнению с газом и составляет 91–93% в зависимости от типа форсунок и режима работы.
Какая гарантия предоставляется?
Пожизненная гарантия на теплообменник и основные несущие элементы при соблюдении правил монтажа, эксплуатации и водно-химического режима.
Можно ли использовать Trinity в каскаде с другими котлами?
Да, система управления поддерживает каскадную работу с несколькими котлами, автоматически распределяя нагрузку для максимальной эффективности.
