QUANTUMПромышленный трёхходовой высокотемпературный котёл на перегретой воде Boilte Quantum

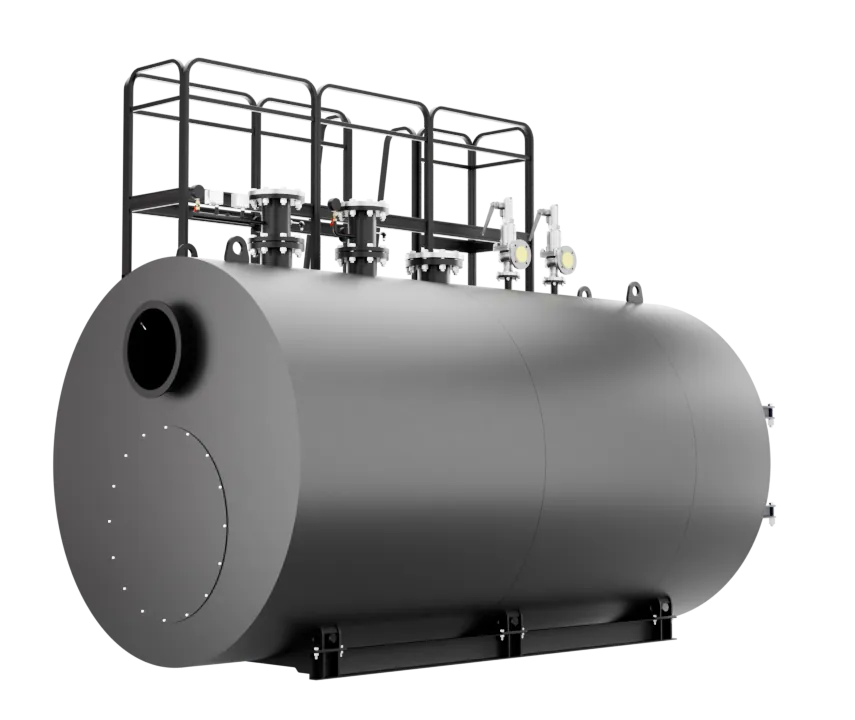

Boilte Quantum – трёхходовой высокотемпературный котёл на перегретой воде
Boilte Quantum – это промышленный трёхходовой высокотемпературный котёл на перегретой воде, профессиональное оборудование для самых требовательных задач, где критически важны мощность и стабильность подачи высокотемпературного теплоносителя под давлением. Quantum обеспечивает нагрев воды до 170°C при рабочем давлении до 15 бар и тепловой мощностью от 1000 до 20000 кВт (1–20 МВт). КПД – более 94%. Расчётный срок службы – более 25 лет.
Quantum – это идеальное решение для бесперебойного снабжения технологических установок перегретой водой и отопления крупных промышленных комплексов: химическая и нефтехимическая промышленность, энергетика, металлургия, крупные ТЭЦ и районные котельные, а также любые объекты, где требуется теплоноситель с параметрами выше стандартных.
Со всех сторон
Зажмите левую кнопку мыши и потяните в сторону — модель повернётся. На телефоне проведите пальцем по картинке.
Почему выбирают QUANTUM
Высокая температура – до 170°C
Для самых требовательных технологических процессов.
Трёхходовая схема
Три этапа теплообмена – максимальный КПД до 94%.
Пожизненная гарантия
На теплообменник и несущие элементы. Без ограничения по срокам.
Цилиндрическая форма барабана
Равномерное распределение нагрузок – высокая надёжность.
100% контроль швов
Рентгенография и УЗК каждого критического сварного соединения.
Удобство обслуживания
Простой доступ к ключевым узлам, съёмные панели.
Конструкция
и материалы
Трёхходовая схема движения дымовых газов:
- ›Цилиндрическая форма барабана и трубных решёток в сочетании с использованием котловой стали специальных марок обеспечивает равномерное распределение термических и механических нагрузок
- ›Автоматизированная сварка под контролем цифровых систем – каждый ответственный шов проверяется методами радиографического и ультразвукового контроля. Долговечность оборудования подтверждена не словами, а протоколами испытаний
- ›Удобство обслуживания – конструкция спроектирована для простого доступа к ключевым узлам, что сокращает время и стоимость планового технического обслуживания
- ›Газоплотное исполнение – работа под наддувом, исключение подсосов воздуха, стабильное горение.
Сервис и гарантия
На котлы Quantum распространяется пожизненная гарантия производителя на теплообменник и основные несущие элементы при условии соблюдения правил монтажа, эксплуатации и водно-химического режима.
Каждый котёл сопровождается полным пакетом технической документации: паспорт, инструкция по монтажу и эксплуатации, протоколы неразрушающего контроля, протоколы гидравлических испытаний, сертификаты соответствия.
Параметры
серийной модели
При нестандартных требованиях возможно индивидуальное исполнение под чертежи заказчика.
*Пожизненная гарантия действует в течение заявленного расчётного срока службы котла и предоставляется на условиях гарантийной политики Boilte.
Мазут, сырая нефть и отработанные масла обслуживаются по отдельным гарантийным условиям для этих видов топлива.
Условия гарантии →Характеристики
и документация
Выберите вкладку, чтобы посмотреть нужный раздел.
| Модель | Мощность, кВт | Давление, бар | T макс., °C | Масса, кг |
|---|---|---|---|---|
| Quantum 1000 | 1 000 | 8 | 140 | 3370 |
| Quantum 1500 | 1 500 | 8 | 140 | 3825 |
| Quantum 2000 | 2 000 | 8 | 140 | 5960 |
| Quantum 2200 | 2 200 | 8 | 140 | 6230 |
| Quantum 2500 | 2 500 | 8 | 140 | 6540 |
| Quantum 3000 | 3 000 | 8 | 140 | 7850 |
| Quantum 3200 | 3 200 | 8 | 140 | 8200 |
| Quantum 3500 | 3 500 | 8 | 140 | 8560 |
| Quantum 4000 | 4 000 | 8 | 140 | 11000 |
| Quantum 4500 | 4 500 | 8 | 140 | 11350 |
| Quantum 5000 | 5 000 | 8 | 140 | 12150 |
| Quantum 5500 | 5 500 | 8 | 140 | 12600 |
| Quantum 6000 | 6 000 | 8 | 140 | 13200 |
| Quantum 6500 | 6 500 | 8 | 140 | 14750 |
| Quantum 7000 | 7 000 | 8 | 140 | 16750 |
| Quantum 7500 | 7 500 | 8 | 140 | 17890 |
| Quantum 8000 | 8 000 | 8 | 140 | 18740 |
| Quantum 8500 | 8 500 | 8 | 140 | 19130 |
| Quantum 9000 | 9 000 | 8 | 140 | 20850 |
| Quantum 10000 | 10 000 | 8 | 140 | 21825 |
| Quantum 11000 | 11 000 | 8 | 140 | 23880 |
| Quantum 12000 | 12 000 | 8 | 140 | 24960 |
| Quantum 13000 | 13 000 | 8 | 140 | 26080 |
| Quantum 14000 | 14 000 | 8 | 140 | 27700 |
| Quantum 15000 | 15 000 | 8 | 140 | 30330 |
| Quantum 16500 | 16 500 | 8 | 140 | 31750 |
| Quantum 18000 | 18 000 | 8 | 140 | 36700 |
| Quantum 20000 | 20 000 | 8 | 140 | 40050 |
| Quantum 1000 | 1 000 | 10 | 150 | 4835 |
| Quantum 1500 | 1 500 | 10 | 150 | 5542 |
| Quantum 2000 | 2 000 | 10 | 150 | 6550 |
| Quantum 2200 | 2 200 | 10 | 150 | 6695 |
| Quantum 2500 | 2 500 | 10 | 150 | 7164 |
| Quantum 3000 | 3 000 | 10 | 150 | 8844 |
| Quantum 3200 | 3 200 | 10 | 150 | 9261 |
| Quantum 3500 | 3 500 | 10 | 150 | 9633 |
| Quantum 4000 | 4 000 | 10 | 150 | 13284 |
| Quantum 4500 | 4 500 | 10 | 150 | 13592 |
| Quantum 5000 | 5 000 | 10 | 150 | 13900 |
| Quantum 5500 | 5 500 | 10 | 150 | 14379 |
| Quantum 6000 | 6 000 | 10 | 150 | 14905 |
| Quantum 6500 | 6 500 | 10 | 150 | 18899 |
| Quantum 7000 | 7 000 | 10 | 150 | 19852 |
| Quantum 7500 | 7 500 | 10 | 150 | 20202 |
| Quantum 8000 | 8 000 | 10 | 150 | 20540 |
| Quantum 8500 | 8 500 | 10 | 150 | 20846 |
| Quantum 9000 | 9 000 | 10 | 150 | 21154 |
| Quantum 10000 | 10 000 | 10 | 150 | 23565 |
| Quantum 11000 | 11 000 | 10 | 150 | 26067 |
| Quantum 12000 | 12 000 | 10 | 150 | 26776 |
| Quantum 13000 | 13 000 | 10 | 150 | 27476 |
| Quantum 14000 | 14 000 | 10 | 150 | 30432 |
| Quantum 15000 | 15 000 | 10 | 150 | 31163 |
| Quantum 16500 | 16 500 | 10 | 150 | 32295 |
| Quantum 18000 | 18 000 | 10 | 150 | 38322 |
| Quantum 20000 | 20 000 | 10 | 150 | 40661 |
| Quantum 1000 | 1 000 | 15 | 170 | 5802 |
| Quantum 1500 | 1 500 | 15 | 170 | 6650.4 |
| Quantum 2000 | 2 000 | 15 | 170 | 7860 |
| Quantum 2200 | 2 200 | 15 | 170 | 8034 |
| Quantum 2500 | 2 500 | 15 | 170 | 8596.8 |
| Quantum 3000 | 3 000 | 15 | 170 | 10612.8 |
| Quantum 3200 | 3 200 | 15 | 170 | 11113.2 |
| Quantum 3500 | 3 500 | 15 | 170 | 11559.6 |
| Quantum 4000 | 4 000 | 15 | 170 | 15940.8 |
| Quantum 4500 | 4 500 | 15 | 170 | 16310.4 |
| Quantum 5000 | 5 000 | 15 | 170 | 16680 |
| Quantum 5500 | 5 500 | 15 | 170 | 17254.8 |
| Quantum 6000 | 6 000 | 15 | 170 | 17886 |
| Quantum 6500 | 6 500 | 15 | 170 | 22678.8 |
| Quantum 7000 | 7 000 | 15 | 170 | 23822.4 |
| Quantum 7500 | 7 500 | 15 | 170 | 24242.4 |
| Quantum 8000 | 8 000 | 15 | 170 | 24648 |
| Quantum 8500 | 8 500 | 15 | 170 | 25015.2 |
| Quantum 9000 | 9 000 | 15 | 170 | 25384.8 |
| Quantum 10000 | 10 000 | 15 | 170 | 28278 |
| Quantum 11000 | 11 000 | 15 | 170 | 31280.4 |
| Quantum 12000 | 12 000 | 15 | 170 | 32131.2 |
| Quantum 13000 | 13 000 | 15 | 170 | 32971.2 |
| Quantum 14000 | 14 000 | 15 | 170 | 36518.4 |
| Quantum 15000 | 15 000 | 15 | 170 | 37395.6 |
| Quantum 16500 | 16 500 | 15 | 170 | 38754 |
| Quantum 18000 | 18 000 | 15 | 170 | 45986.4 |
| Quantum 20000 | 20 000 | 15 | 170 | 48793.2 |
Инженерная документация
Файлы, которые ещё готовятся, можно запросить: заявка уходит инженерам с указанием серии и нужного документа.
Где работает QUANTUM
- 01Металлургия
- 02Стройматериалы
Частые вопросы
Чем Quantum отличается от Quant?
Quant – двухходовой котёл на перегретой воде с температурой до 150°C. Quantum – трёхходовой котёл с температурой до 170°C и давлением до 15 бар. Quantum имеет более высокий КПД (до 94%) и предназначен для самых требовательных технологических процессов.
Каков реальный КПД котла на мазуте?
На мазуте КПД котла Quantum снижается на 2–3% по сравнению с газом и составляет 90–92% в зависимости от типа форсунок и режима работы.
Какая гарантия предоставляется?
Пожизненная гарантия на теплообменник и основные несущие элементы при соблюдении правил монтажа, эксплуатации и водно-химического режима.
Как заказать расчёт и узнать цену?
Оставьте заявку в форме ниже. В течение 1–2 рабочих дней инженер свяжется с вами, уточнит параметры и подготовит коммерческое предложение.
