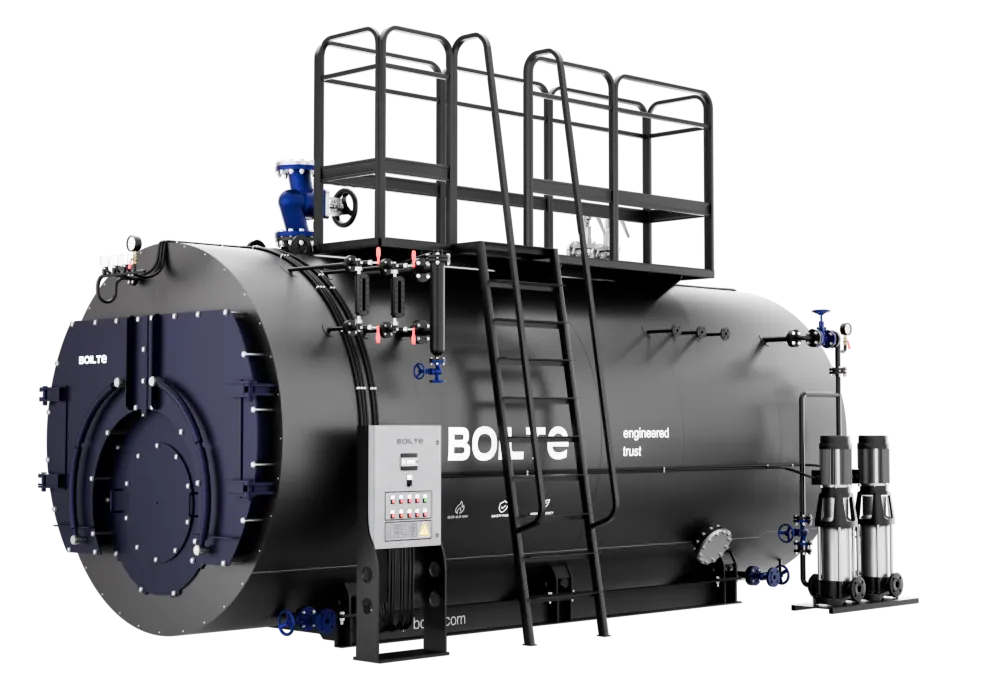

TRIPASSПромышленный трёхходовой паровой котёл высокого давления Boilte Tripass
Boilte Tripass – промышленный трёхходовой паровой котёл высокого давления
Boilte Tripass – это промышленный трёхходовой паровой котёл высокого давления, созданный для самых требовательных отраслей тяжёлой промышленности. Модельный ряд Tripass охватывает диапазон паропроизводительности от 1000 до 16000 кг пара в час при рабочем давлении до 15 бар (по индивидуальному заказу – до 25 бар). Температура насыщенного пара достигает 204°C. Расчётный срок службы – более 20 лет.
Котёл Tripass представляет собой трёхходовую жаротрубную конструкцию с инверсией пламени. Такая схема обеспечивает максимальную теплопередачу: дымовые газы проходят три этапа теплообмена (излучение и два конвективных хода), что увеличивает длину их пути и снижает температуру уходящих газов. Результат – высокий КПД и экономия топлива.
Tripass – это выбор предприятий, где требуется стабильный пар высокого давления для непрерывных технологических процессов в тяжёлых условиях эксплуатации: металлургия, нефтехимия, энергетика, целлюлозно-бумажная промышленность.
Со всех сторон
Зажмите левую кнопку мыши и потяните в сторону — модель повернётся. На телефоне проведите пальцем по картинке.
Почему выбирают TRIPASS
Трёхходовая схема
Три этапа теплообмена – низкая температура уходящих газов, высокий КПД.
Монолитная сварная конструкция
Компенсация термических напряжений, исключение деформации корпуса.
Пожизненная гарантия
На теплообменник и несущие элементы. Без ограничения по срокам.
Низкие выбросы NOx
Топка с низким напряжением зеркала горения – снижение NOx без допсистем.
Полная заводская готовность
Поставка котла как единого блока с арматурой и автоматикой.
Мощность до 30000 кг/ч (под заказ)
По индивидуальному заказу – до 30000 кг/ч и 25 бар.
Конструкция
и материалы
Трёхходовая жаротрубная схема с инверсией пламени:
Сервис и гарантия
На котлы Tripass распространяется пожизненная гарантия производителя на теплообменник и основные несущие элементы при условии соблюдения правил монтажа, эксплуатации и водно-химического режима. Расчётный срок службы – более 20 лет.
Каждый котёл сопровождается полным пакетом технической документации: паспорт, инструкция по монтажу и эксплуатации, протоколы неразрушающего контроля (УЗК/РК), протоколы гидравлических испытаний, сертификаты соответствия.
Параметры
серийной модели
При нестандартных требованиях возможно индивидуальное исполнение под чертежи заказчика.
*Пожизненная гарантия действует в течение заявленного расчётного срока службы котла и предоставляется на условиях гарантийной политики Boilte.
Мазут, сырая нефть и отработанные масла обслуживаются по отдельным гарантийным условиям для этих видов топлива.
Условия гарантии →Характеристики
и документация
Выберите вкладку, чтобы посмотреть нужный раздел.
| Модель | Мощность, кг/ч | Давление, бар | T макс., °C | Масса, кг |
|---|---|---|---|---|
| Tripass 1000 | 1 000 | 8 | 175 | 4472 |
| Tripass 1250 | 1 250 | 8 | 175 | 4727 |
| Tripass 1500 | 1 500 | 8 | 175 | 4900 |
| Tripass 1750 | 1 750 | 8 | 175 | 5378 |
| Tripass 2000 | 2 000 | 8 | 175 | 5663 |
| Tripass 2500 | 2 500 | 8 | 175 | 6606 |
| Tripass 3000 | 3 000 | 8 | 175 | 6932 |
| Tripass 3500 | 3 500 | 8 | 175 | 7383 |
| Tripass 4000 | 4 000 | 8 | 175 | 9295 |
| Tripass 4500 | 4 500 | 8 | 175 | 9687 |
| Tripass 5000 | 5 000 | 8 | 175 | 9805 |
| Tripass 5500 | 5 500 | 8 | 175 | 10346 |
| Tripass 6000 | 6 000 | 8 | 175 | 11057 |
| Tripass 7000 | 7 000 | 8 | 175 | 16487 |
| Tripass 8000 | 8 000 | 8 | 175 | 17197 |
| Tripass 9000 | 9 000 | 8 | 175 | 17827 |
| Tripass 10000 | 10 000 | 8 | 175 | 18766 |
| Tripass 12000 | 12 000 | 8 | 175 | 21200 |
| Tripass 14000 | 14 000 | 8 | 175 | 25193 |
| Tripass 15000 | 15 000 | 8 | 175 | 26138 |
| Tripass 16000 | 16 000 | 8 | 175 | 26262 |
| Tripass 1000 | 1 000 | 12 | 194 | 4868 |
| Tripass 1250 | 1 250 | 12 | 194 | 5191 |
| Tripass 1500 | 1 500 | 12 | 194 | 5382 |
| Tripass 1750 | 1 750 | 12 | 194 | 5878 |
| Tripass 2000 | 2 000 | 12 | 194 | 5956 |
| Tripass 2500 | 2 500 | 12 | 194 | 7664 |
| Tripass 3000 | 3 000 | 12 | 194 | 8005 |
| Tripass 3500 | 3 500 | 12 | 194 | 8666 |
| Tripass 4000 | 4 000 | 12 | 194 | 10386 |
| Tripass 4500 | 4 500 | 12 | 194 | 10687 |
| Tripass 5000 | 5 000 | 12 | 194 | 10999 |
| Tripass 5500 | 5 500 | 12 | 194 | 11631 |
| Tripass 6000 | 6 000 | 12 | 194 | 12233 |
| Tripass 7000 | 7 000 | 12 | 194 | 19083 |
| Tripass 8000 | 8 000 | 12 | 194 | 19930 |
| Tripass 9000 | 9 000 | 12 | 194 | 20687 |
| Tripass 10000 | 10 000 | 12 | 194 | 21472 |
| Tripass 12000 | 12 000 | 12 | 194 | 27200 |
| Tripass 14000 | 14 000 | 12 | 194 | 28551 |
| Tripass 15000 | 15 000 | 12 | 194 | 29138 |
| Tripass 16000 | 16 000 | 12 | 194 | 29205 |
| Tripass 1000 | 1 000 | 15 | 204 | 5473 |
| Tripass 1250 | 1 250 | 15 | 204 | 5869.65 |
| Tripass 1500 | 1 500 | 15 | 204 | 6071 |
| Tripass 1750 | 1 750 | 15 | 204 | 6596 |
| Tripass 2000 | 2 000 | 15 | 204 | 6738 |
| Tripass 2500 | 2 500 | 15 | 204 | 8013.6 |
| Tripass 3000 | 3 000 | 15 | 204 | 8450 |
| Tripass 3500 | 3 500 | 15 | 204 | 9365.9 |
| Tripass 4000 | 4 000 | 15 | 204 | 10909 |
| Tripass 4500 | 4 500 | 15 | 204 | 11090.05 |
| Tripass 5000 | 5 000 | 15 | 204 | 11639 |
| Tripass 5500 | 5 500 | 15 | 204 | 12375.65 |
| Tripass 6000 | 6 000 | 15 | 204 | 13931 |
| Tripass 7000 | 7 000 | 15 | 204 | 20383 |
| Tripass 8000 | 8 000 | 15 | 204 | 21544 |
| Tripass 9000 | 9 000 | 15 | 204 | 23790.05 |
| Tripass 10000 | 10 000 | 15 | 204 | 27129 |
| Tripass 12000 | 12 000 | 15 | 204 | 31280 |
| Tripass 14000 | 14 000 | 15 | 204 | 32833.65 |
| Tripass 15000 | 15 000 | 15 | 204 | 33508.7 |
| Tripass 16000 | 16 000 | 15 | 204 | 33585.75 |
Инженерная документация
Файлы, которые ещё готовятся, можно запросить: заявка уходит инженерам с указанием серии и нужного документа.
Где работает TRIPASS
- 01Большая промышленность
Частые вопросы
Каков реальный КПД котла Tripass на мазуте?
На мазуте КПД котла Tripass снижается на 2–3% по сравнению с газом и составляет 87–89% в зависимости от типа форсунок и режима работы.
Какая гарантия предоставляется?
Пожизненная гарантия на теплообменник и основные несущие элементы при соблюдении правил монтажа, эксплуатации и водно-химического режима.
Возможна ли поставка котла большей мощности, чем 16000 кг/ч?
Да, по индивидуальному заказу возможна паропроизводительность до 30000 кг/ч с давлением до 25 бар. Уточняйте параметры у наших инженеров.
Какие комплектующие используются в шкафу управления?
Ведущие мировые производители: Siemens, Schneider Electric, ABB, Danfoss. Высокая точность, долгий срок службы, доступность запасных частей.
